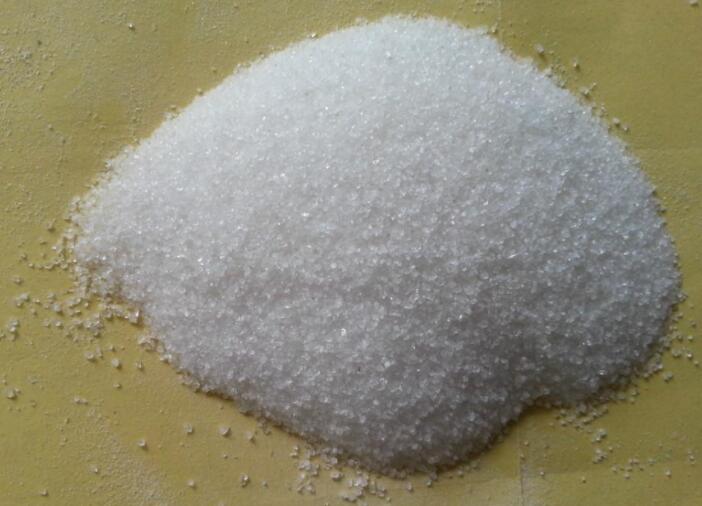

PAM常见的有阳离子、阴离子、非离子、两性离子聚丙烯酰胺四种类型。给水上多采用非离子和阴离子型，但是有限值的要求，饮用水中丙烯酰胺单体含量应小于0.5μg/L。污水上那就不分那么详细了，各种类别只要合适，你敞开了用。PAM外观上有粉剂和胶体两种。粉剂为白色或微黄色，PAM含量88%以上；胶体多为无色或微黄色透明体，PAM含量8-9%；粉剂用的多，毕竟便于运输。
PAM可以在碱性环境下发生水解，水解使得原有呈卷曲状的分子链展开，进而可以增加吸附架桥的能力。水解形成丙烯酰胺和丙烯酸钠的共聚物，而丙烯酸钠容易电离进而呈现负电荷。一般水解度不宜大于30%，否则负电荷量过大，不利于对阴离子胶体的吸附，而这个水解度一般与水解时间、水解温度、氢氧化钠的浓度有关。所以说，无论什么类型的PAM，对正负电荷的胶体颗粒在一定程度上都有去除功效，不是说阳离子型的只能针对负电荷胶体。
聚丙烯酰胺分类：

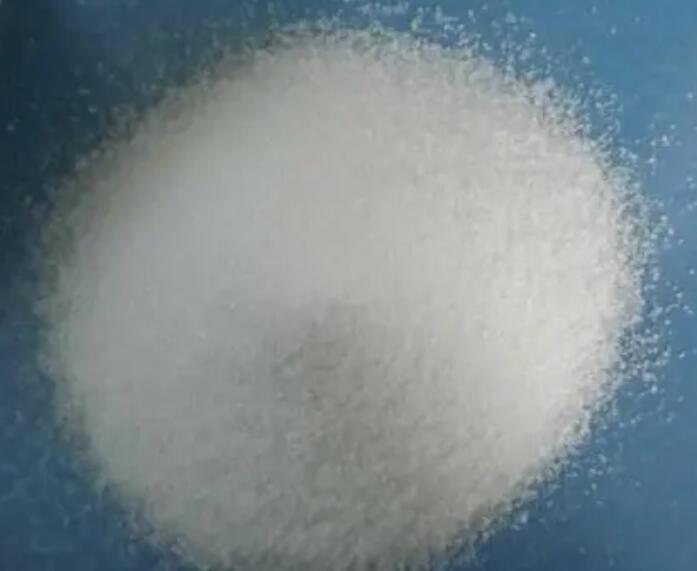

1）阳离子型聚丙烯酰胺（CPAM）
一般通过引入基团的方式构成阳离子型，该基团大多属于季铵盐（DMDAAC、DAC、DMC等），由丙烯酰胺单体（AM）与带有双键的季铵盐（阳离子单体）反应形成共聚物，该共聚物在溶液状态下呈现出阳离子特性，即带正电。分子量为800-1500万，适宜pH为1-14。常用于处理带负电荷、含有机物的废水絮凝处理；由于活性污泥表面通常带有负电荷，同时具有电中和作用，可用于污泥的浓缩与脱水，但要注意当pH过高即碱性过强时，效果不佳。另外，该类型的单体（AM）残留含量高，故不用于给水处理上。

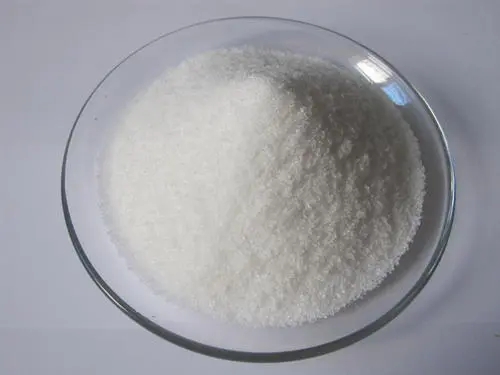

2）阴离子型聚丙烯酰胺（APAM）
APAM常见的合成方法有：均聚后水解法、均聚共水解法、共聚法、反相乳液聚合法、沉淀聚合法等。可通过PAM水解形成APAM，也可通过聚合形成，即由丙烯酰胺和丙烯酸盐共聚而成。分子量为600-2500万，适宜pH为7-14，在中碱性环境下呈高聚合物电解质的特性。常用于pH为中碱性的生活污水絮凝处理，以及带有正电荷的钢铁废水、冶金废水等的絮凝处理。当然了，用于酸性很强的环境时，效果不佳。
3）非离子型聚丙烯酰胺（NPAM）
NPAM基本就是PAM，它基本不带电，从某种程度上分子链之间不存在什么电荷斥力，所以分子链可能是卷曲而非笔直的，因此它的絮凝性能有限。
4）两性离子聚丙烯酰胺，两性离子聚丙烯酰胺是由乙烯酰胺是和乙烯基阳离子单体丙烯酰胺单体，水解共聚而成。经红外线光谱分析，该产品链结上不但有丙烯酰胺水解后的“羧基阴电荷，而且还有乙烯基阳电荷。因此，构成了分子链上既有阳电荷，又有阴电荷的两性离子不规则聚合物。
聚丙烯酰胺使用注意事项：
1）虽说PAM易溶于水，但是当其浓度超过10%时，就变成了胶体状，流动性变得很差，此时如果再往里面投加PAM粉末，则溶解过程难以持续。国标里是这么规定的：阳离子型的最大溶解时间不超过60min，阴离子不超过90min，非离子型不超过120min。
2）大家对于PAM的投加基本上采用的大都是三联箱的一体化PAM自动投加设备，我想了想，可能主要原因是：这东西有粘度啊，不好配，一不小心都弄得浑身黏糊糊的，不像PAC那样，基本同水一样的粘度系数，于是呢，就懒省事吧。
3）PAM配置浓度宜为1%左右，其投加浓度宜为0.1-0.3%，污水上投加量一般为1-2mg/L。
